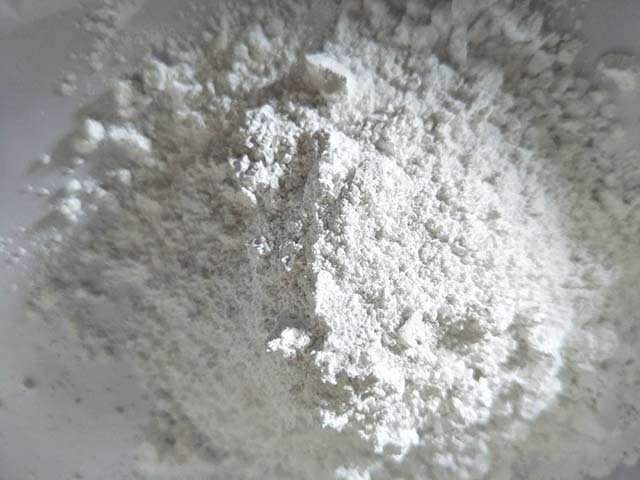

随着微电子工业的迅猛发展，大规模、超大规模集成电路对封装材料的要求也越来越高，不仅要求对其超细，而且要求其有高纯度、低放射性元素含量，特别是对于颗粒形状提出了球形化要求。硅微粉厂家生产的高纯超细熔融球形石英粉（简称球形硅微粉）由于其有高介电、高耐热、高耐湿、高填充量、低膨胀、低应力、低杂质、低摩擦系数等优越性能，在大规模、超大规模集成电路的基板和封装料中，成了不可缺少的材料。

 为什么要球形化？首先，球的表面流动性好，与树脂搅拌成膜均匀，树脂添加量小，并且流动性好，粉的填充量可达到很高，重量比可达90.5%，因此，球形化意味着硅微粉填充率的增加，硅微粉的填充率越高，其热膨胀系数就越小，导热系数也越低，就越接近单晶硅的热膨胀系数，由此生产的电子元器件的使用性能也越好。其次，球形化制成的塑封料应力集中小，强度高，当角形粉的塑封料应力集中为1时，球形粉的应力仅为0.6，因此，球形粉塑封料封装集成电路芯片时，成品率高，并且运输、安装、使用过程中不易产生机械损伤。其三，球形粉摩擦系数小，对模具的磨损小，使模具的使用寿命长，与角形粉的相比，可以提高模具的使用寿命达一倍，塑封料的封装模具价格很高，有的还需要进口，这一点对封装厂降低成本，提高经济效益也很重要。

球形硅微粉，主要用于大规模和超大规模集成电路的封装上，根据集程度（每块集成电路标准元件的数量）确定是否球形硅微粉，当集程度为1M到4M时，已经部分使用球形粉，8M到16M集程度时，已经全部使用球形粉。250M集程度时，集成电路的线宽为0.25μm，当1G集程度时，集成电路的线宽已经小到0.18μm，目前计算机PⅣ 处理器的CPU芯片，就达到了这样的水平。主要使用多晶硅的下脚料制成正硅酸乙脂与四氯化硅水解得到SiO2，也制成球形其颗粒度为 -（10～20）μm可调。这种用化学法合成的球形硅微粉比用天然的石英原料制成的球形粉要贵10倍，其原因是这种粉基本没有放射性α射线污染，可做到0.02PPb以下的铀含量。当集程度大时，由于超大规模集成电路间的导线间距非常小，封装料放射性大时集成电路工作时会产生源误差，会使超大规模集成电路工作时可靠性受到影响，因而须对放射性提出严格要求。而天然石英原料达到(0.2～0.4) PPb就为好的原料。现在国内使用的球形粉主要是天然原料制成的球形粉，并且也是进口粉。
